Was sind Strom und Spannungssensoren LPVT und LPCT?
Low power voltage transformer und low power current transformer sind nicht-konventionelle Messwandler, die basierend auf dem Faraday-Gesetz, die Spannung beziehungsweise den Strom messen. Der Vorteil beider Sensoren ist die erhöhte Personensicherheit, da kein Risiko von Überspannungen an den Sekundärklemmen besteht. Auch werden wesentlich einfachere Isolationssysteme und umweltfreundlicher Materialien zum Bau benötigt, wodurch der ökologische Fußabdruck verringert wird. Zusätzlich können die Designs der Messwandler als Retrofit-Anwendung eingebaut werden, ohne dabei die Leitung freischalten zu müssen.
Wofür werden diese benötigt?

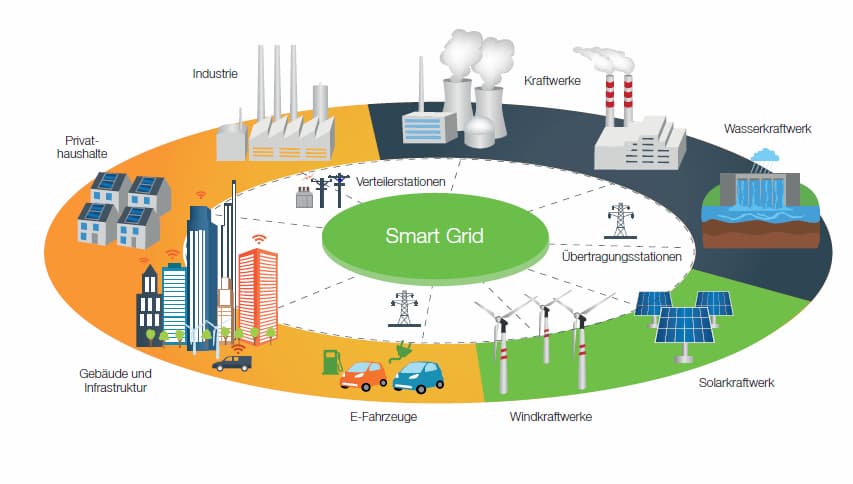

Durch die Installation eines Sensors und Übertragung der Messdaten an den Netzbetreiber ist die nötige Transparenz im Stromnetz durch Überwachung gegeben. So können Steuerelemente in der Leitwarte entsprechend den tatsächlichen Strom- und Spanungsverhältnissen gesteuert und eine zuverlässige Stromversorgung mit entsprechender Spannungsqualität bewerkstelligt werden. Auf Ausfälle von Leitungen und ungewünschte Strom- und Spannungsverhältnisse kann sofort reagiert werden und mittels Hinterlegung des dazugehörigen Ortes weiteres Verhalten eingeleitet werden.
Die Sensoren sind für unterschiedlichste Installationen bestimmt, wie gasisolierte Schaltanlagen, luftisolierte Schaltanlagen und Freiluftinstallationen. Sie können rauen Umweltbedingungen standhalten und weisen durch die Verwendung von rein passiven Komponenten eine Lebensdauer von mindestens 30 Jahren auf. Damit entsprechen sie den Standardanforderungen an Komponenten im Energiesektor.
Produkte:

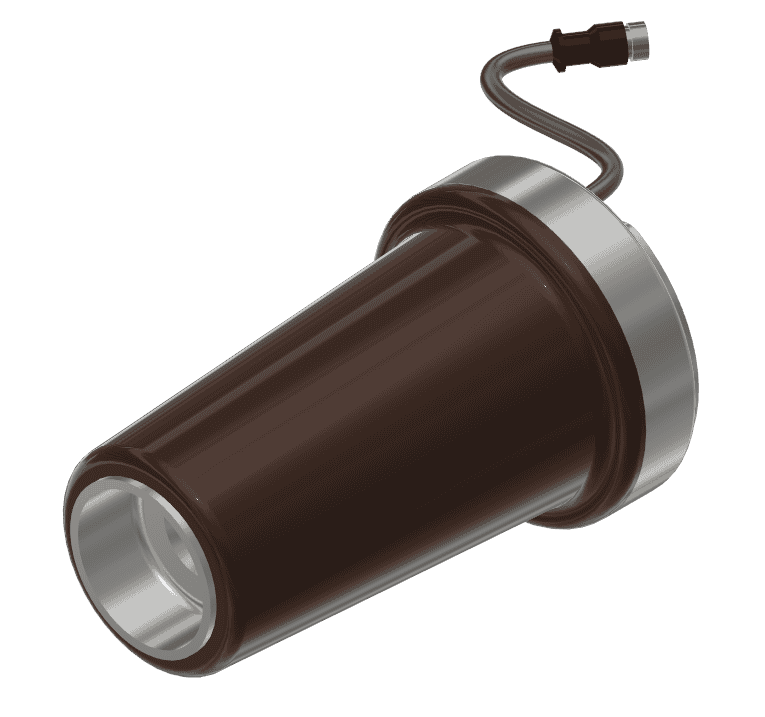

T120C-34M & T240C-34M
Spannungssensor in Konusform für T-Verbindungsstücke in gasisolierten Schaltanlagen auf Mittelspannungsebene. Erfüllung der IEC, Spannungsniveau bis maximal 24kV.
T360C-34M
Spannungssensor in Konusform für T-Verbindungsstücke in gasisolierten Schaltanlagen auf Mittelspannungsebene. Erfüllung der IEC, Spannungsniveau bis maximal 36kV.

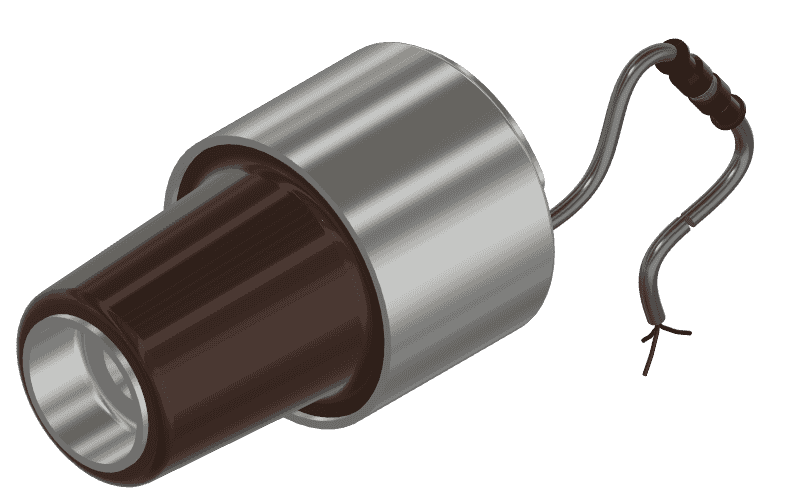

T120K-34M & T240K-34M
Spannungssensor in kurzer Konusform für T-Verbindungsstücke in gasisolierten Schaltanlagen auf Mittelspannungsebene. Erfüllung der IEC, Spannungsniveau bis maximal 24kV.

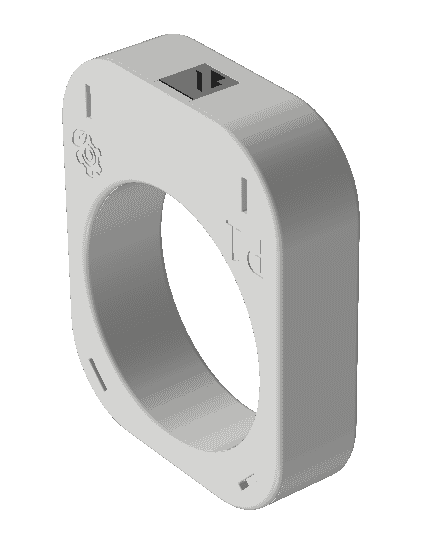

NxxxR-33M
Stromsensor in Ringform für Erstinstallationen für Mittelspannungsanwendungen. Erfüllung der IEC, Ausführung des Anschlusses als RJ45, Kabel und Push-In-Klemme.

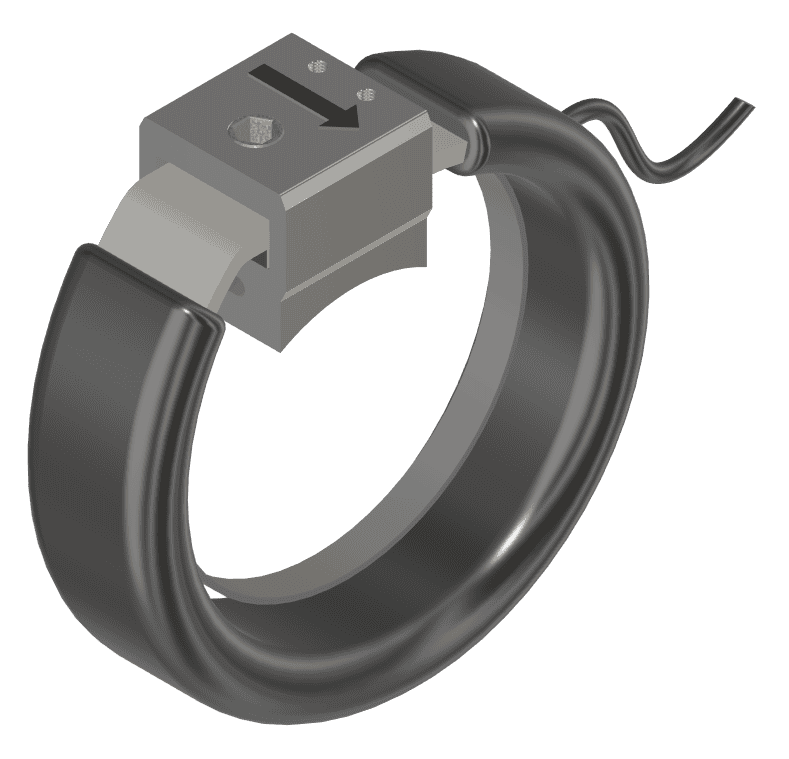

N030T-2M
Stromsensor in Ringform für Retrofit-Anwendungen und Erstinstallationen für Mittelspannungsanwendungen. Der Sensor verfügt über einen geteilten Kern, der über eine Innensechskant-Schraube geschlossen wird. Erfüllung der IEC, Ausführung des Sekundäranschlusses über ein zweipoliges geschirmtes Kabel.

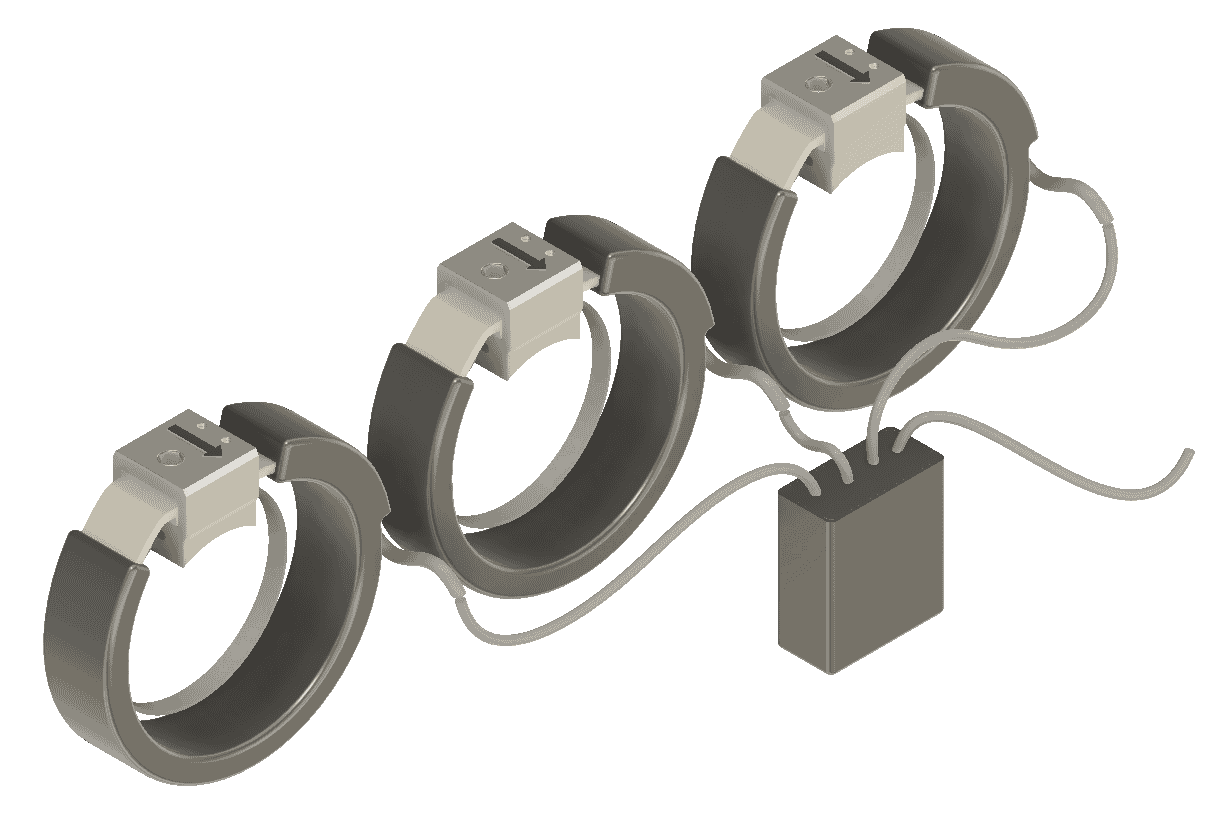

N006E-9L
Summenstromsensor in dreiteiliger Ringform für Retrofit-Anwendungen und Erstinstallationen für Mittelspannungsanwendungen. Der Sensor verfügt über einen geteilten und vor allem flexiblen Kern, der durch Zusammenbiegen über ein Metallstück geschlossen wird. Erfüllung der IEC, Ausführung des Sekundäranschlusses über ein zweipoliges geschirmtes Kabel.

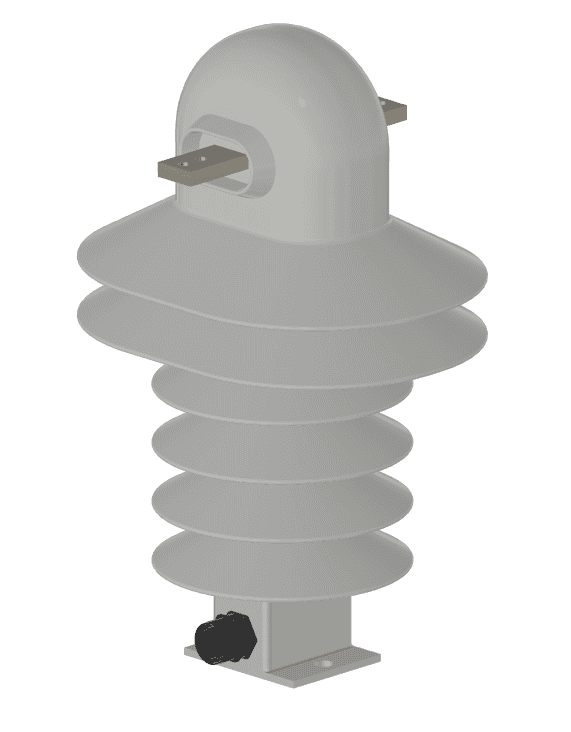

K240F-35M
Kombinierter Strom- und Spannungssensor für die Außenmontage an Masten. Erfüllung der IEC, Spannungsniveau bis maximal 24kV.

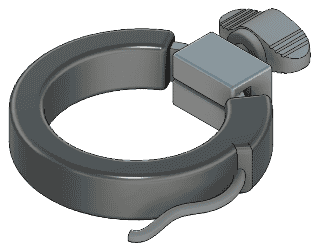

LxxxT-35B-40
Hochflexibler Stromsensor in teilbarer Ringbauform für Retrofit-Anwendungen und Erstinstallationen für Niederspannungsanwendungen. Erfüllung der IEC, Ausführung des Sekundäranschlusses über ein zweipoliges geschirmtes Kabel.
Zubehör:

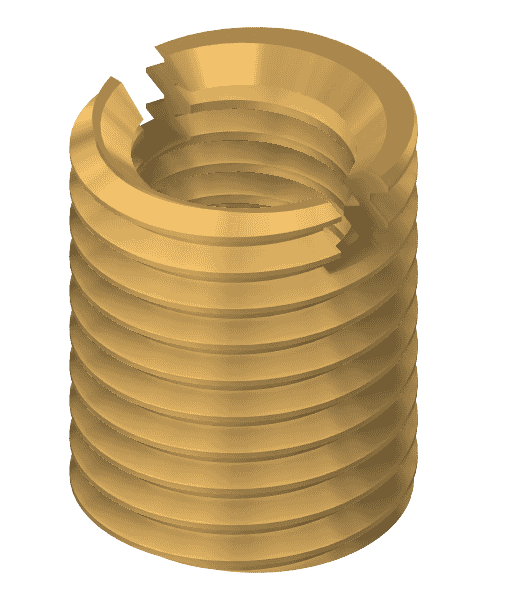

Gewindeeinsatz
Der Gewindeeinsatz wird für die Stecker CB24 der Firma NKT als Adapter zwischen M12 und M16 eingebaut.

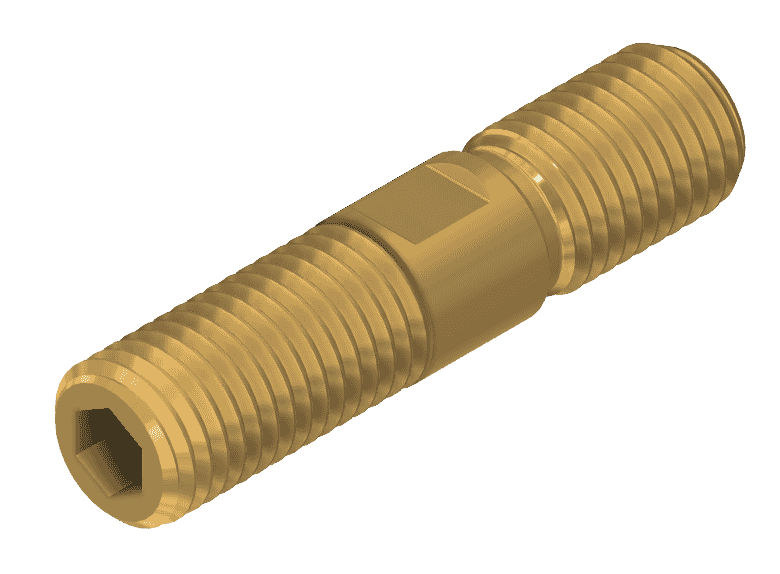

Gewindebolzen
Der Gewindebolzen wird als Verbindungsstück für T-Stecker der Firma Tyco und dem Modell RSTI58xx verwendet.

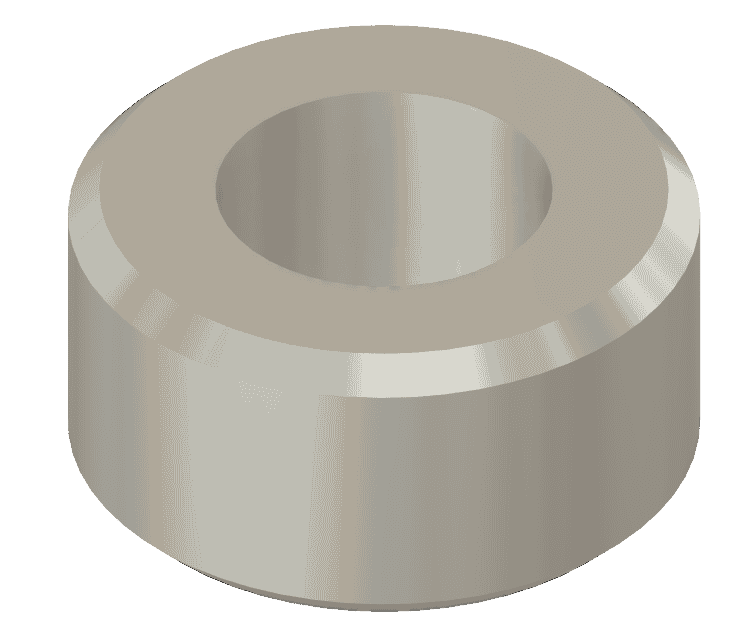

KAA-Adapter
Der Adapter wird für KAAx-Stecker der Firma Nexans verwendet.
