Analoge- und digitale Anzeiger

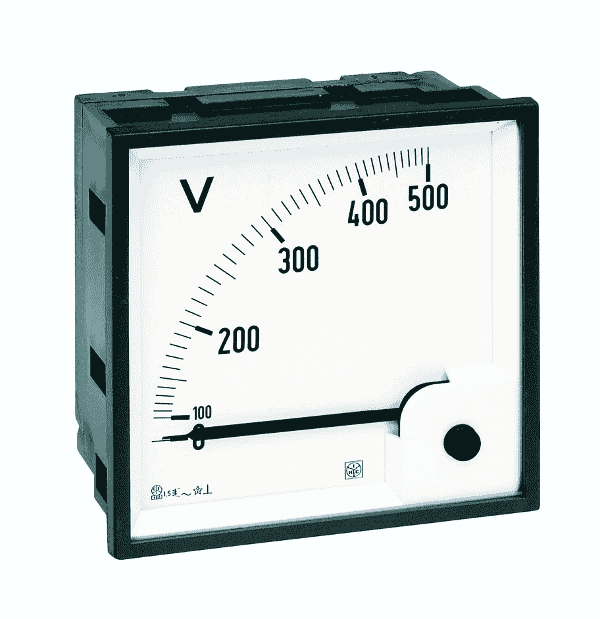

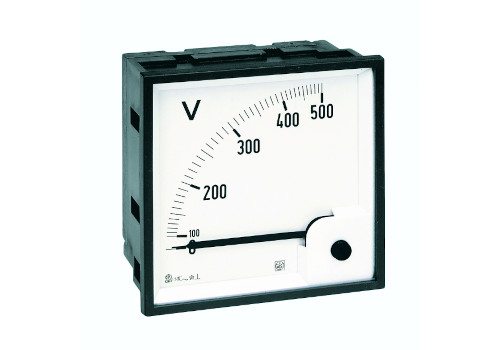

Analoge Anzeigegeräte bringen die Messwerte in Form von Zeigerinstrumenten zur Anzeige. Folgende Ausführungsvarianten und -arten sind verfügbar:

• Schalttafeleinbau  48x48mm, 72x72mm, 96x96mm, 144x144mm
• weiters 72x24mm, 96x24mm, 96x48mm, andere auf Anfrage
• Aufschnappgehäuse für DIN- Schiene
• Drehspul- und Dreheisen
• 90°- oder 240° --  Skala
• Sonderskalen
• Bi- Metall-Messwerke
• Klemmenabdeckungen
• Schutzart  IP54, tropenfest
• vibrationsfest
• mit Grenzkontakten

Übersicht Analoge Anzeigegeräte

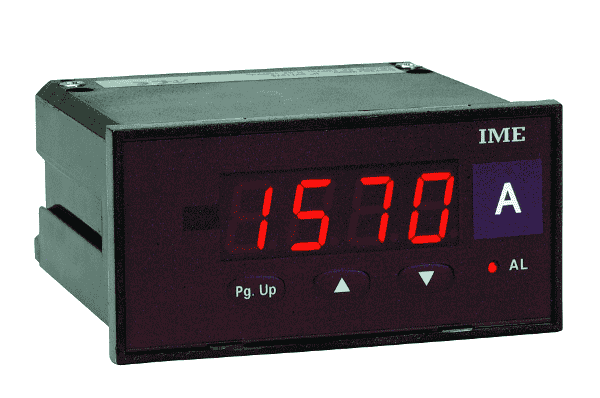

Digitale Anzeigegeräte zeigen Messwerte in Form von LED - Displays an. Für jedes Messinstrument ist eine Hilfsspannung erforderlich. Folgende Merkmale sind nennenswert:

• Einbaumaße  96x48mm (Standard), 96x24mm, 48x48mm, 72x72mm, 96x96mm
• Displays  3-, 3,5-, 4-, 4,5- und 5- stellig - andere auf Anfrage
• Anzeige programmierbar
• Messeingänge teilweise programmierbar
• Messgrößen: U, I (AC/DC), Temperatur, Frequenz
• Hilfsspannungen:  115-230 VAC und 12/24/48VDC bzw. 20 - 150VDC
• Relaiskontakte
• Bargraph

Übersicht Digitale Anzeigegeräte

• Multieingang (einstellbar): PT100, TC, Shunt, 20 mA, 10 VDC bzw. 600 VDC
• Ausgang (einstellbar): 20 mA, 10 VDC, Relais (1x oder 4x); RS485, digital
• alle Ausgänge galvanisch getrennt
• Genauigkeit: Klasse 0,1
• LCD-Display: 6-stellig, 2-zeilig, Hintergrund beleuchtet
• Frontschutzart: IP65
• Abmessungen: 96 x 48 x 93 mm
• Hilfsspannung: 85...253 VAC oder 20...60 VDC

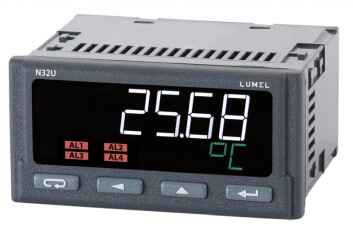

Datenblatt N32U

Datenblatt N32H
