Differenzstrommessung

Das Differenzstromrelais dient zur Überwachung des Stromflusses in einem elektrischen System und löst aus, wenn ein Fehlerstrom zur Erde einen voreingestellten Wert überschreitet. Typische Fehler können durch eine Beschädigung der Isolation entstehen, die zwischen einem stromführenden Leiter zur Erde oder einem Neutralleiter zur Erde oder durch einen Kabel- oder Gerätedefekt verursacht werden.

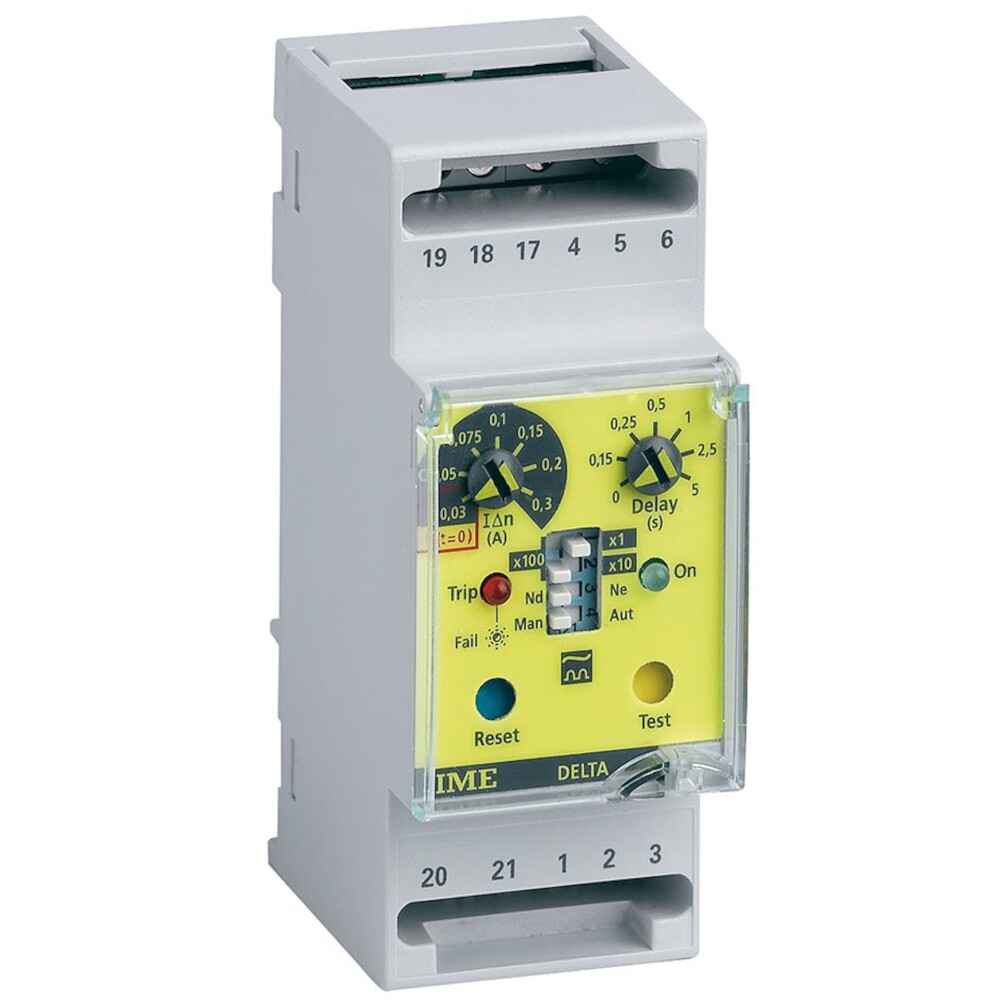

• Auslösestrom: 30 mA - 30 A (einstellbar über 7-stelligen Drehschalter und DIP-Switch)
• Ansprechzeit: 0 - 5 Sekunden (einstellbar über 7-stelligen Drehschalter)
• POWER ON LED
• Alarm-Meldung: rote LED "TRIP" leuchtet + Relais schaltet
• Gerätetest: über Fronttaste und externen Schließerkontagt möglich
• Rücksetzung (reset): manuell oder automatisch, wählbar über DIP-Switch
• Ausgang: 1 Wechslerkontakt SPDT
• Hilfsspannung: 230 V - 115 V - 400 V AC / 24 V - 45 V - 110 V DC
• Gehäuse: 2 TE, schnappbar auf DIN-Hutschiene 35 mm (EN 50022)

Datenblatt Differenzstromrelais RD1A

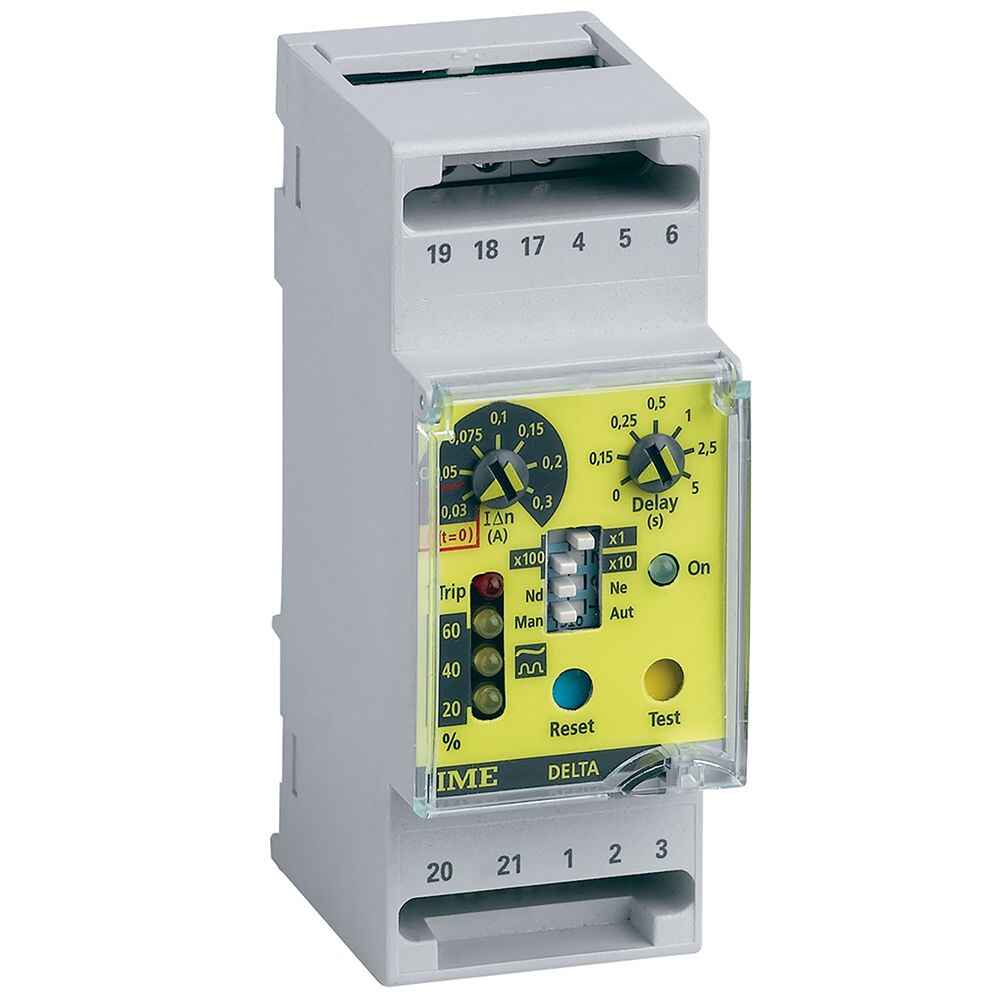

• Auslösestrom: 30 mA - 30 A (einstellbar über 7-stelligen Drehschalter und DIP-Switch)
• Ansprechzeit: 0 - 5 Sekunden (einstellbar über 7-stelligen Drehschalter)
• POWER ON LED
• Momentanwert: 3 gelbe LED, 20 - 40 - 60 % vom eingestellten Auslösestrom
• Alarm-Meldung: rote LED und Relais
• Gerätetest: über Fronttaste und externen Schließerkontagt möglich
• Rücksetzung (reset): manuell oder automatisch, wählbar über DIP-Switch
• Ausgang: 1 Wechslerkontakt SPDT
• Hilfsspannung: 230 V - 115 V - 400 V AC / 24 V - 45 V - 110 V DC
• Gehäuse: 2 TE, schnappbar auf DIN-Hutschiene 35 mm (EN 50022)

Datenblatt Differenzstromrelais RD3A

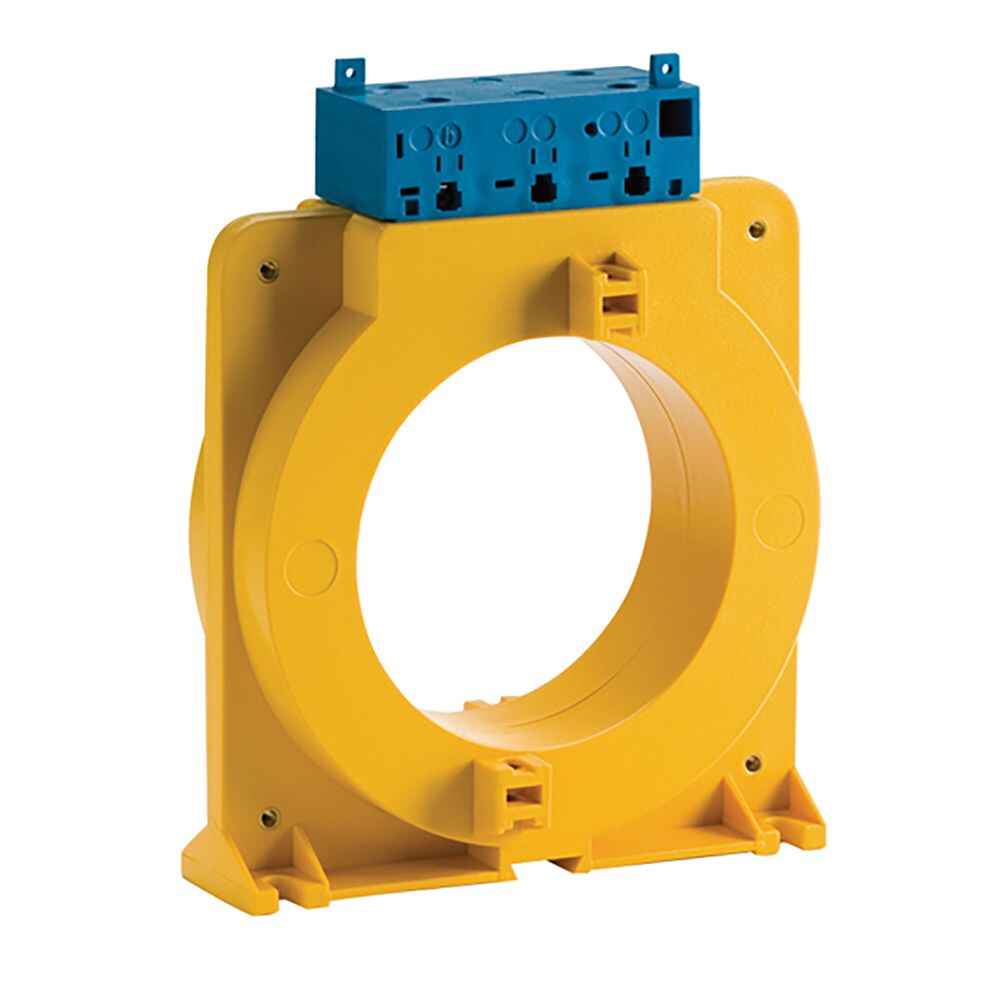

In Verbindung mit Differenzstromrelais (Serie Delta) kann der Differenzstrom zur Erde von Maschinen oder Anlagen ermittelt werden.

• Durchmesser: 28 - 310 mm
• Nennstrom: 65 - 630 A

Datenblatt Ringstromwandler DEL

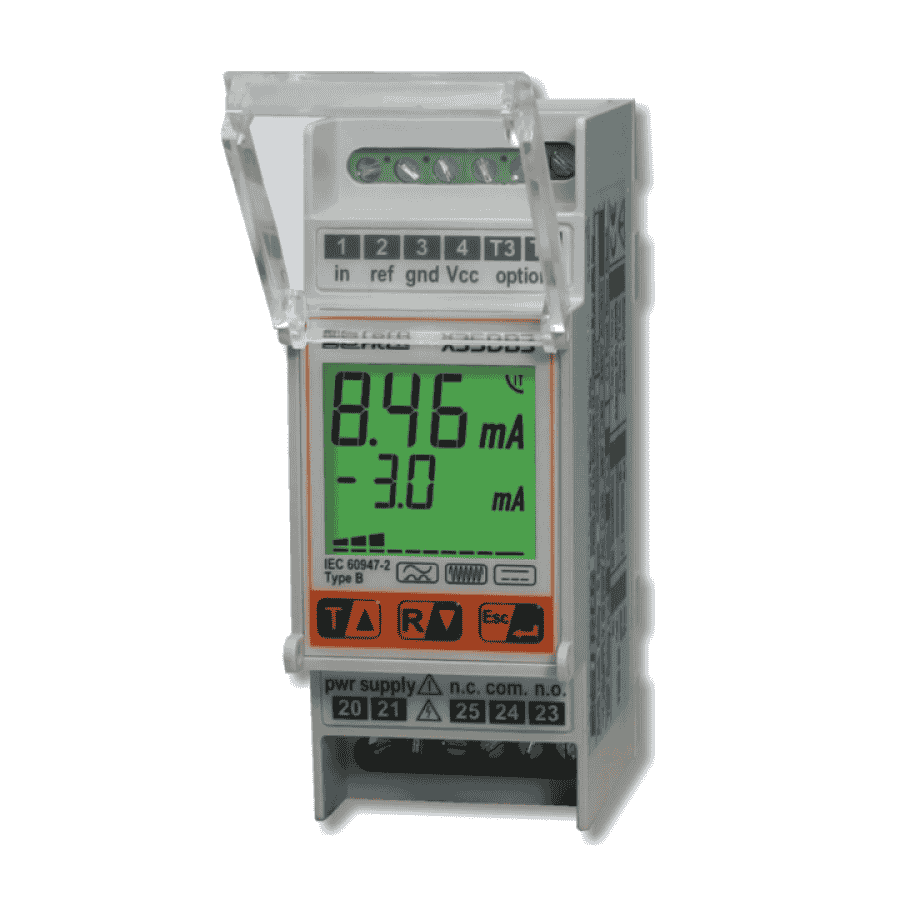

Fehlerstromrelais Typ B, 2 DIN-Schienenmodule

Die Typ-B-Fehlerstromrelais der Serie X...DB3 sind für die intuitive und automatische Erkennung von kontinuierlichen, wechselnden und hochfrequenten Fehlerströmen konzipiert. Das Besondere an diesen Relais ist die kontinuierliche und sofortige Überwachung des Isolationsstatus über das mehrfarbige Display.

Datenblatt Fehlerstromrelais X35DB3

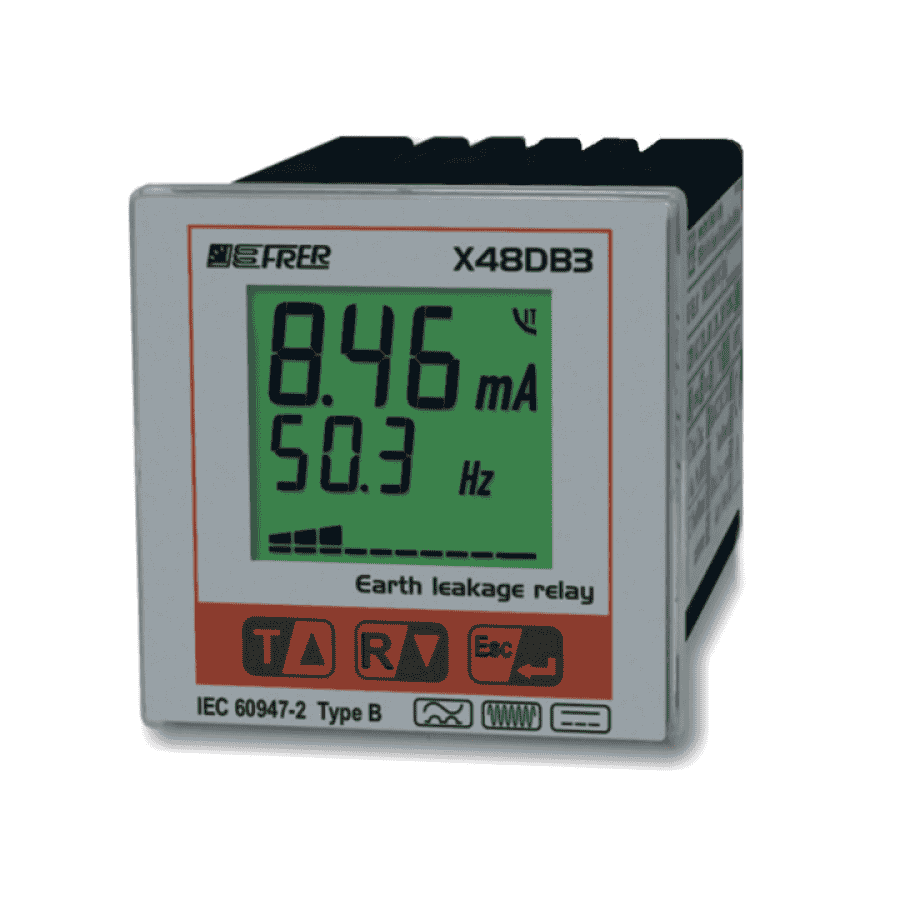

Fehlerstromrelais Typ B, 48 x 48 mm

Die Typ-B-Fehlerstromrelais der Serie X...DB3 sind für die intuitive und automatische Erkennung von kontinuierlichen, wechselnden und hochfrequenten Fehlerströmen konzipiert. Das Besondere an diesen Relais ist die kontinuierliche und sofortige Überwachung des Isolationsstatus über das mehrfarbige Display.

Datenblatt Fehlerstromrelais X48DB3

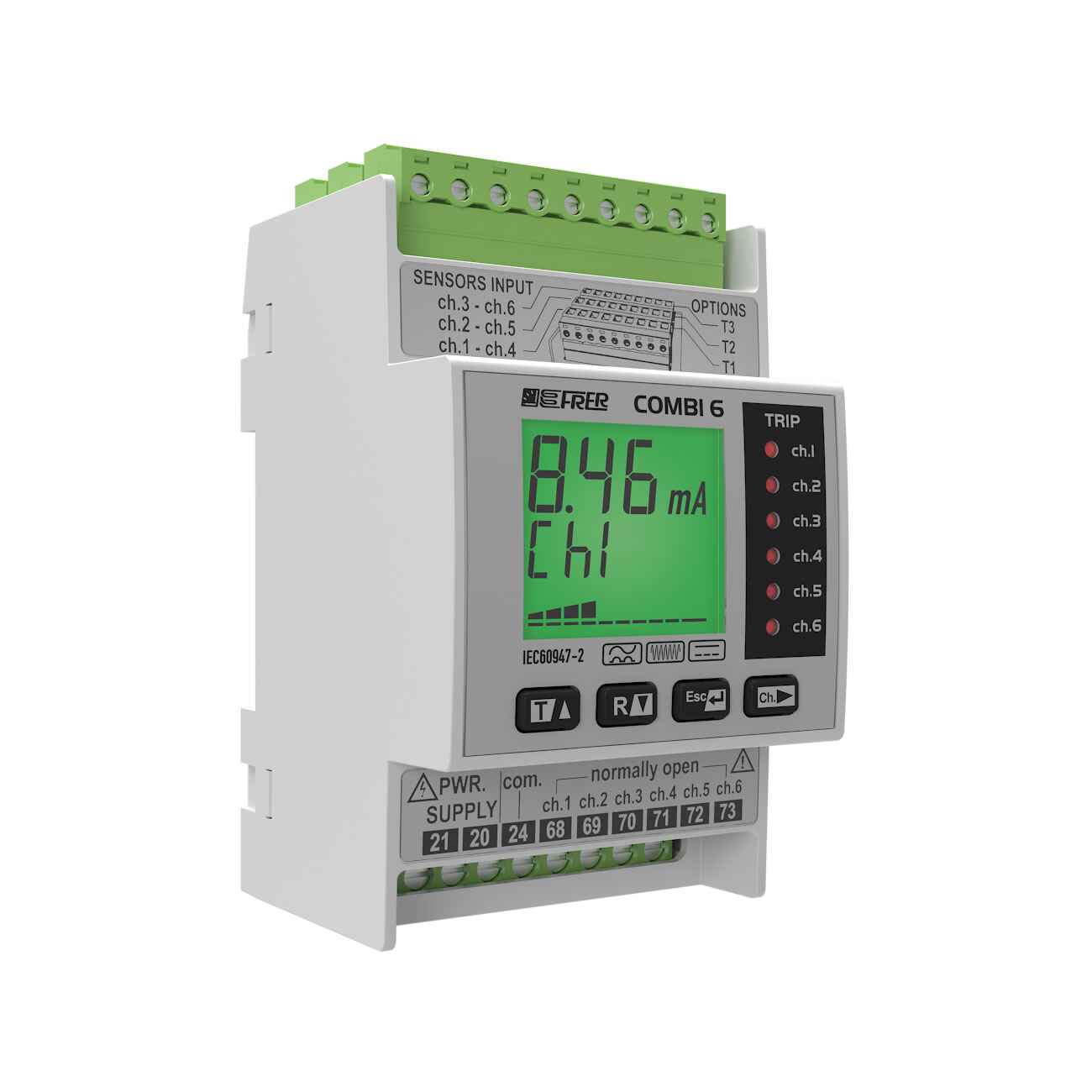

COMBI-6 Typ A & F MEHRKANAL-ERDSCHLUSSERELAIS

Die Mehrkanal-Fehlerstromrelais COMBI 6 sind für die Überwachung und den Schutz von bis zu 6 unabhängigen Systemen konzipiert. Ein einziges Gerät mit einer Größe von 3 DIN-Modulen ermöglicht eine erhebliche Optimierung der Gesamtabmessungen und der Verdrahtungsanschlussverfahren, auch dank der Verwendung von ausziehbaren Klemmenblöcken für die Anschlüsse. Die 4 Fronttasten ermöglichen eine sofortige Programmierung, die durch die im Einstellungsmenü verfügbare Funktion „Kopieren/Einfügen“ noch weiter vereinfacht wird. Eine für das Scrollen der Kanäle vorgesehene Drucktaste ermöglicht die Auswahl des anzuzeigenden Eingangs, während im Falle eines Auslöseeingriffs der Das Display zeigt automatisch den zuletzt ausgelösten Kanal an und die entsprechende LED leuchtet. Es ist in 3 Versionen erhältlich: nur Typ B – nur Typ AF – gemischt B/AF mit 5 verschiedenen Eingangskombinationen.

Datenblatt Fehlerstromrelais Combi 6
