Energiezähler

Elektronische Energiezähler werden zur Messung des Energieverbrauches, Wirk- und Blindenergie, in den unterschiedlichen Netzarten eingesetzt. Wesentliche Merkmale sind die Genauigkeit und Programmierbarkeit.

• KIT bestehend aus:
  Konverter und Netzteil
• Eingang: RS485 (Modbus)
• Bis zu 32  IME Geräte
• Ausgang:  KNX
• Energiezähler
• Multifunktionsmessgeräte
• Versorgung:  Netzteil  (1TE)

Datenblatt KNX – Konverter  IF1KNX

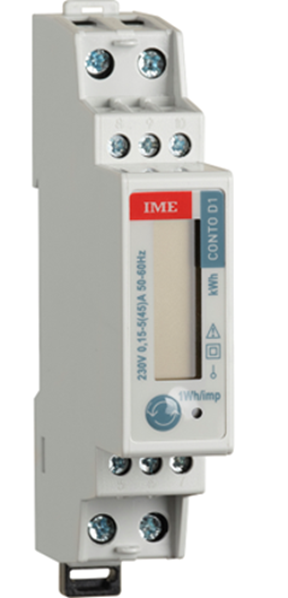

Conto D1

• Genauigkeit 1%
• LED - Anzeige (elektromechanische)
• Messung direkt bis 5(45A)
• Schnittstelle - RS485
• selbstversorgend
• Gehäuse 1 - TE
• Zertifizierte MID  Ausführung

Datenblatt Einphasenzähler Conto D1

Datenblatt Einphasenzähler Conto D1 MID

Bedienungsanleitung Einphasenzähler Conto D1

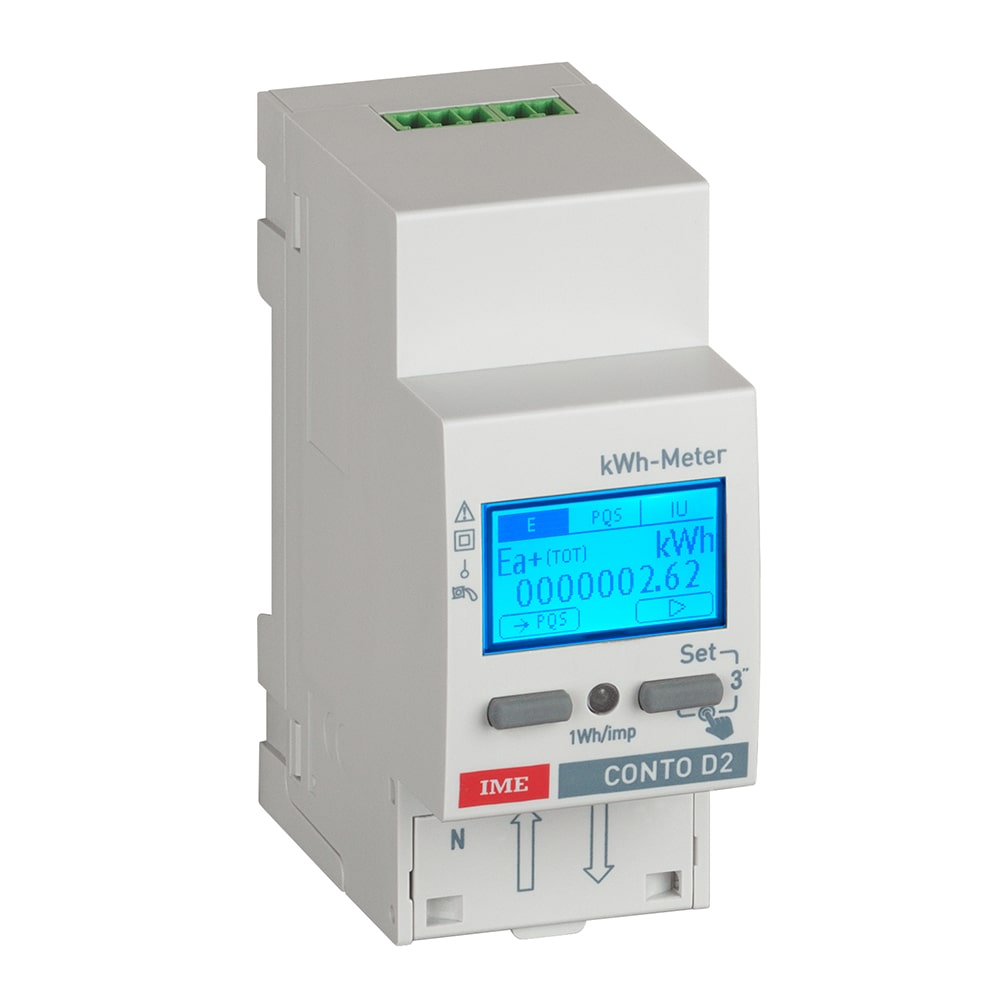

Conto D2

• Genauigkeit 1%
• LED - Anzeige
• Messung direkt bis 10(36)A bzw. 10(63)A
• Schnittstellen RS485 oder M-Bus
• SO- Impulsausgang bzw. ohne Impuls
• selbstversorgend
• Gehäuse  2 - TE
• Zertifizierte MID  Ausführung

Datenblatt Einphasenzähler Conto D2

Datenblatt Einphasenzähler Conto D2-b

Datenblatt Einphasenzähler Conto D2 MID

Bedienungsanleitung Einphasenzähler ContoD2

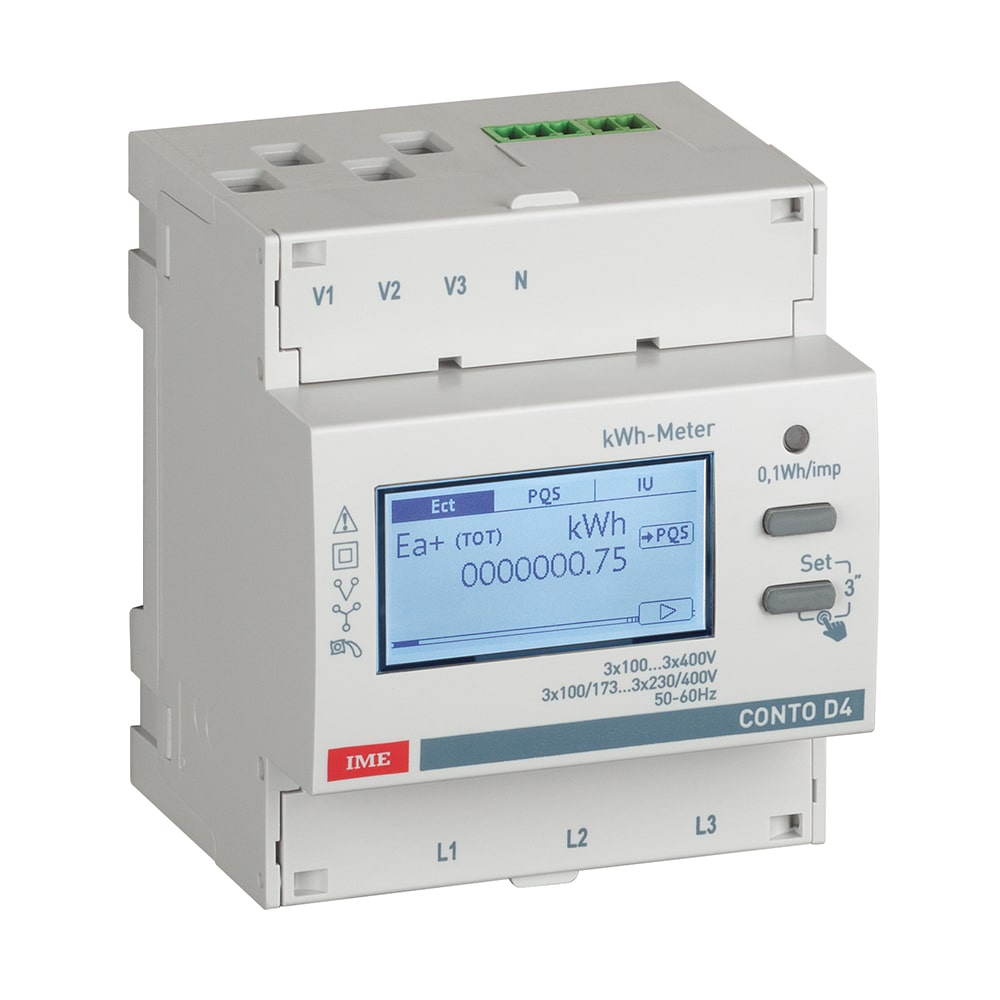

Conto D4-Pt

• alle Netzarten - programmierbar
• LCD - Anzeige
• Wandleranschluß  Strom 1 und 5A  - Spannung  80 - 150V
• Genauigkeit  1% (Wirkenergie), 2% (Blindenergie)
• Impulsausgang
• Schnittstelle RS485
• M-Bus
• Messwerte:   kWh (Gesamt+Teilzeit), kVArh (Gesamt+Teilzeit), Wirkleistung (Durchschnitt+max. Durchschnitt)
• selbstversorgend
• Gehäuse  4 - TE
• Zertifizierte MID  Ausführung

Datenblatt Energiezähler Conto D4-Pt

Datenblatt Energiezähler Conto D4-Pt MID

Bedienungsanleitung Energiezähler Conto D4-Pt

Protokoll Energiezähler Conto D4 Pt

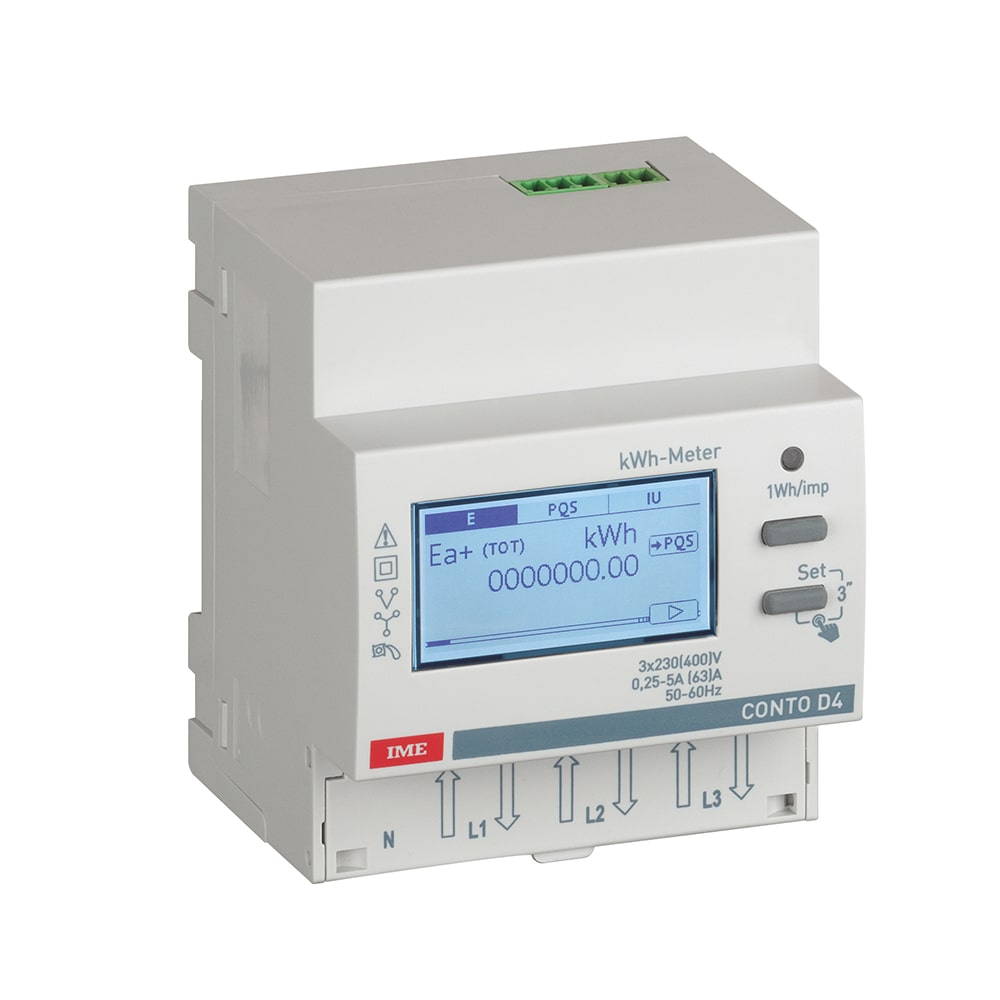

Conto D4-Pd

• Einphasig, Drehstrom unglm. Belastung - programmierbar
• LCD - Anzeige
• Messung direkt bis 10(63)A
• Genauigkeit  1% (Wirkenergie), 2% (Blindenergie)
• Impulsausgang
• Schnittstelle RS485
• Messwerte:   kWh (Gesamt+Teilzeit oder 2. Tariff), kVArh (Gesamt+Teilzeit oder 2. Tariff), Wirkleistung (Durchschnitt+max. Durchschnitt)
• selbstversorgend
• Gehäuse  4 - TE
• Zertifizierte MID Ausführung

Datenblatt Energiezähler Conto D4-Pd

Datenblatt Energiezähler Conto D4-Pd MID

Bedienungsanleitung Energiezähler Conto D4-Pd

Protokoll Energiezähler Conto D4 Pd

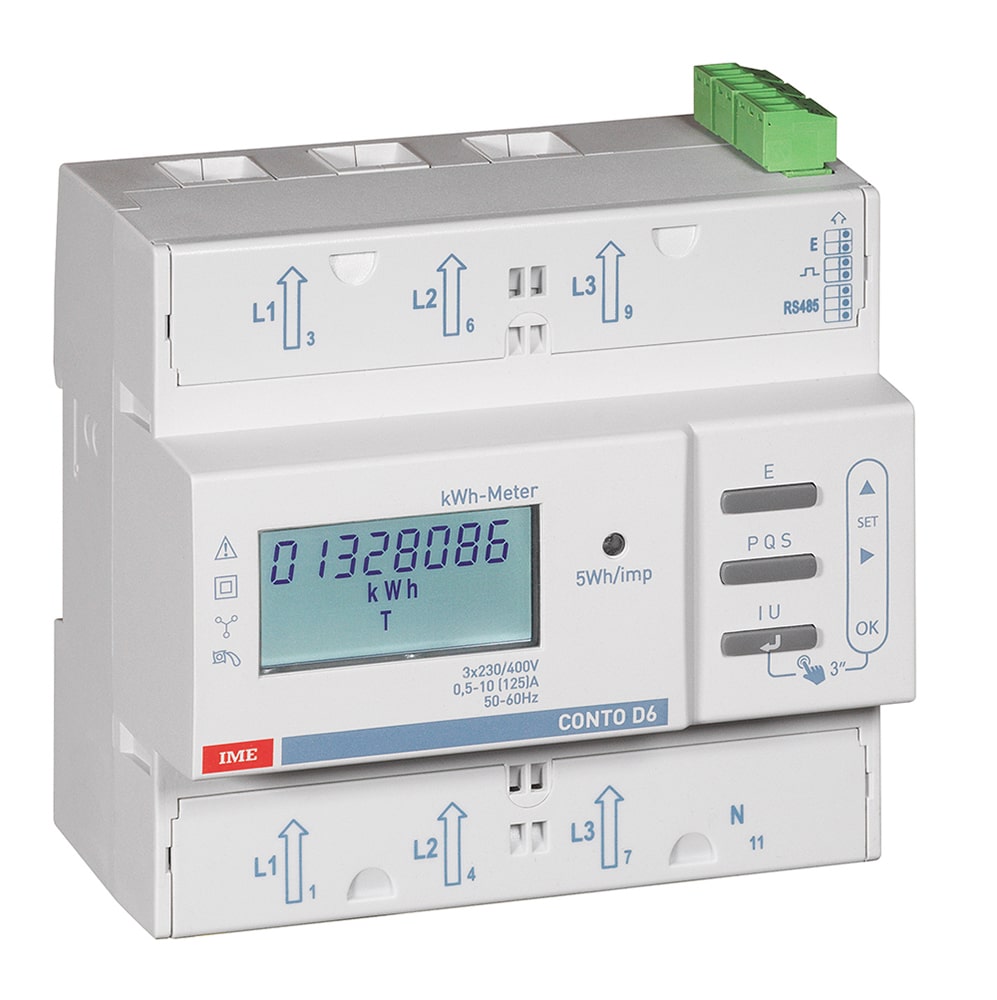

Conto D6

• 3-Phasen, 4-Leiter
• LCD – Anzeige
• Messung direkt bis 20(125) A
• Genauigkeit
• Impulsausgang
• RS485 – Schnittstelle
• Messwerte:   Gesamt-/ Teilwirkenergie
  Gesamt- / Teilblindenergie
      Momentanstrom
    Durchschnitt- u. Momentanwerte von P und U
    Frequenz und Leistungsfaktor
      Betriebsstunden
• Genauigkeit:  Wirkenergie Klasse 1
    Blindenergie Klasse 2
• Gehäuse:
• Selbstversorgend

Datenblatt Energiezähler Conto D6

Bedienungsanleitung Energiezähler Conto D6

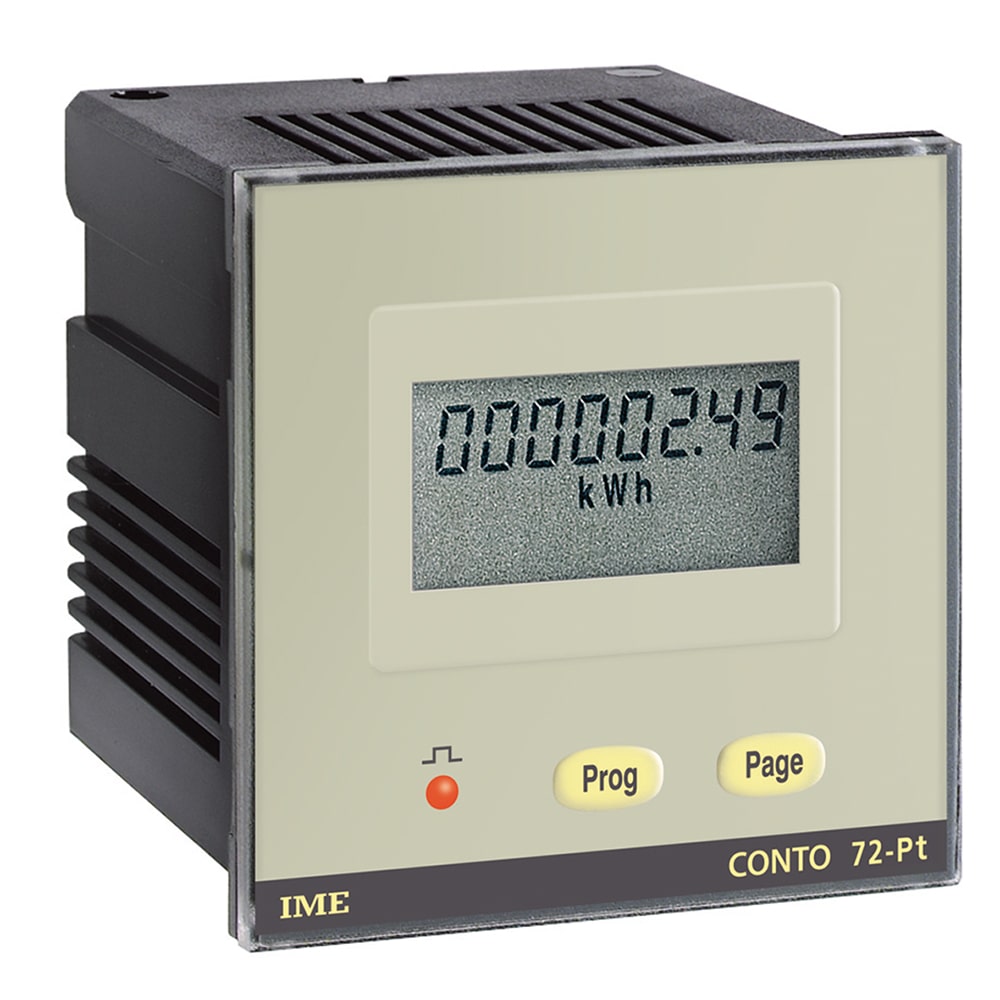

Conto 72 (96) - Pt

• alle Netzarten - programmierbar
• LCD - Anzeige
• Wandleranschluß  Strom 1 und 5A  - Spannung  80 - 150V
• Genauigkeit  1% (Wirkenergie), 2% (Blindenergie)
• Impulsausgang
• Messwerte:   kWh (Gesamt+Teilzeit), kVArh (Gesamt+Teilzeit), Wirkleistung (Durchschnitt+max. Durchschnitt)
• selbstversorgend
• Gehäuse  72x72 (96x96)mm

Datenblatt Energiezähler Conto72-Pd

Andere Ausführungen (z.B. Klasse 0,2)  auf Anfrage!
