Koaxiale Kabel

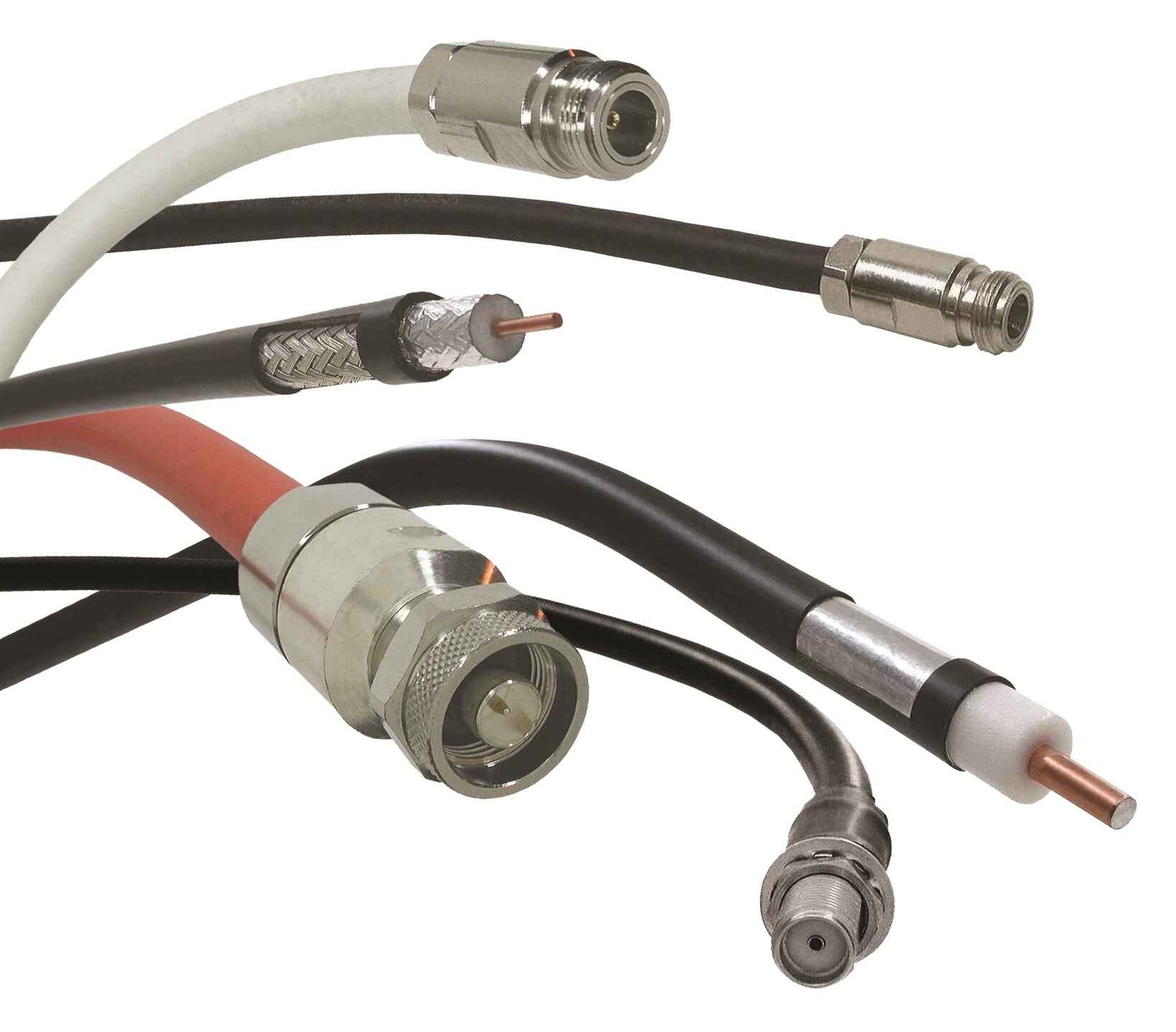

Tomek bietet ein sehr breites Sortiment an Hochfrequenz-Koaxialkabeln an. Durch langjährige Partnerschaften mit renommierten Kabelherstellern bieten wir Ihnen Koaxkabel für die höchsten Ansprüche. Durch unsere professionelle Unterstützung bei der Auswahl an hochwertigen Kabeln sind Sie bei uns genau richtig, wenn es um HF-Kabel geht.
Tomek unterstützt Sie auch gerne, wenn es um die Montage von Steckverbindern nach Kundenanforderung geht. Schauen Sie dazu in unseren Bereich „Kabelkonfektionen“. Unsere Assemblies werden aus qualitativ hochwertigen Kabeln und Steckverbindern hergestellt, vermessen und auf Anfrage auch mit Messprotokoll geliefert.

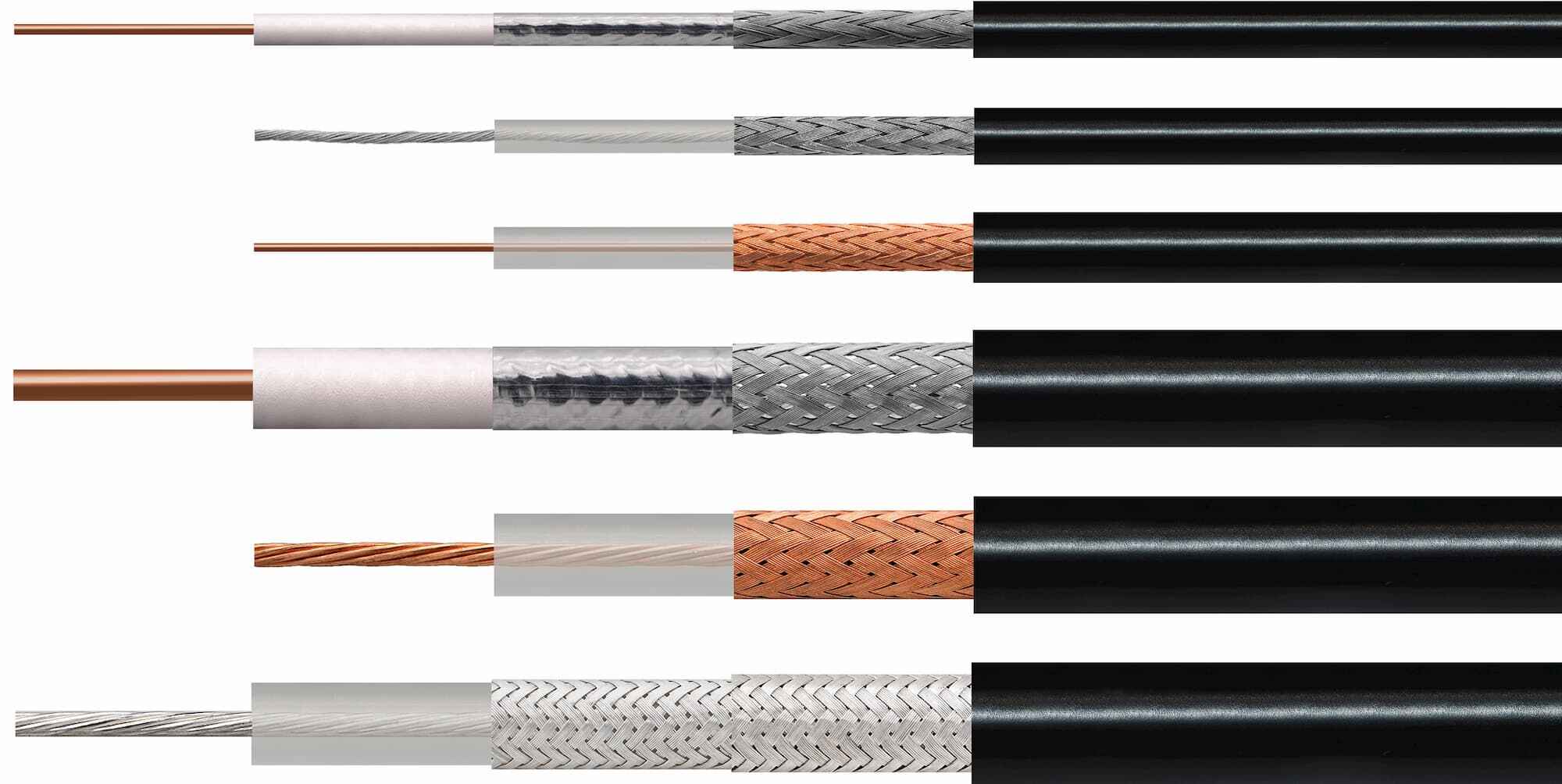

Unsere Standard RG (Radio Guide) Kabelreihe umfasst universelle Koaxialkabel, die in Anlehnung an die Spezifikation der amerikanischen Norm MIL-C-17 hergestellt werden. Einsatzgebiete sind Antennen – und Funkanwendungen, Breitbandkommunikation sowie die Mess- und Prüftechnik. Diese Kabel sind für feste und bedingt flexible Verlegung in trockenen und feuchten Umgebungen bei Temperaturbereichen von -55 bis +250°C geeignet.
Unser Sortiment umfasst 50 & 75 Ohm Kabel mit Außendurchmessern von 1,05 – 10,8mm mit einfachem oder doppeltem Schirmgeflecht, mit Polyethylen (PE), geschäumtem PE oder Polytetrafluorethylen (PTFE) Dielektrikum.

Ein kurzer Überblick der bei uns erhältlichen Kabel:

• RG174 / RG316
• RG58 / RG59
• RG213 / RG214
• RG223 / RG400
• u.v.m.

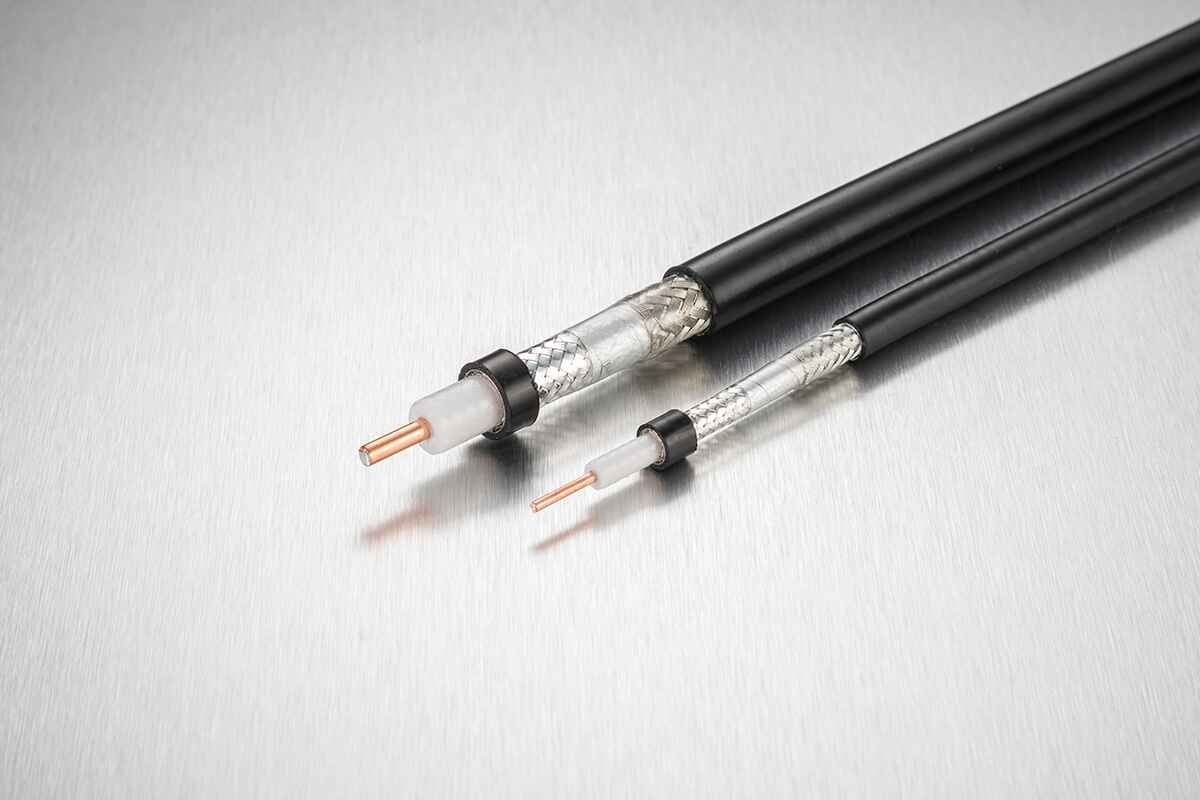

Diese Produkte zeichnen sich durch äußerst geringe Verluste aus. Abschirmung und SWR sind für Anwendungen bis zu 6 GHz optimiert. Wesentlich flexibler als Wellenmantelkabel ermöglichen sie eine einfache Installation und engere Biegeradien. Eine beliebte Produktserie sind die LMR® Kabel die sich zu einem Industriestandard unter den flexiblen, high Performance, 50 Ohm, Low Loss Kabeln entwickelt haben. Diese Kabel sind ideal geeignet für Anwendungen in der professionellen Funktechnik, für W-LAN, LTE, GSM, GPS und weitere.

Low Loss Kabel für spezielle Anwendungen

• Bahnzertifizierte Low Loss Kabel. LMR® Kabel spezifisch für den Einsatz im Bahnbereich nach der
• europäischen Norm EN-45545 geprüft.
• Low Loss Kabel geprüft nach Vorgaben der Bauprodukteverordnung (CPR)
• UL-zertifizierte Low Loss Kabel

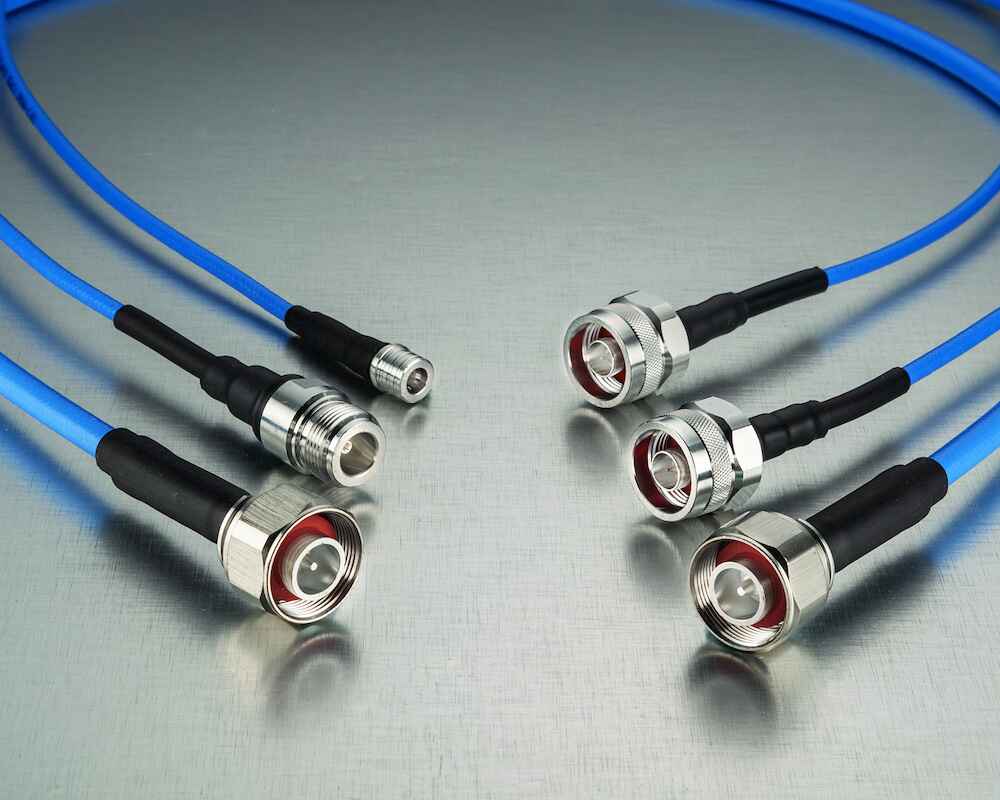

Flexible Kabel hauptsächlich für den Mobilfunkbereich mit Fokus auf niedrige Passive Intermodulation (Low PIM). Neue 5G Applikationen stellen hohe Anforderungen an koaxiale Kabeln. Times Microwave ist der führende Hersteller wenn es um extreme Flexibilität bei stabilen elektrischen Eigenschaften der Kabel geht.

1. Sehr flexibel, geringer Biegeradius
2. VSWR, Phase und PIM sehr stabil bei Bewegung der Kabel
3. Flammhemmender Mantel (UL-Listed)
4. Exzellente PIM Eigenschaften: <-160 dBc
5. Beste Schirmeigenschaften (>80 dB)

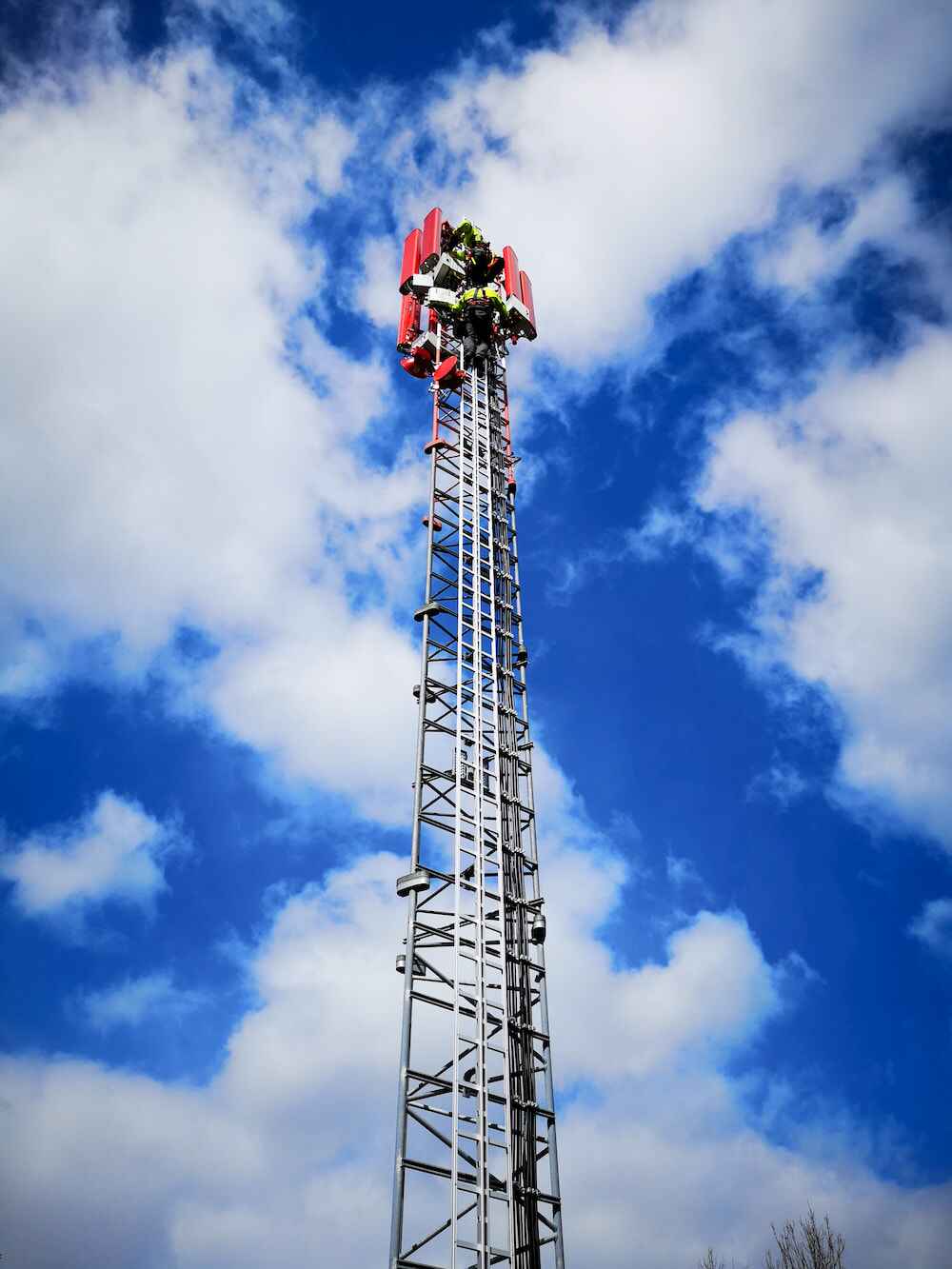

Unsere Produkte für Mobilfunknetzwerke erfüllen die höchsten Qualitäts- und Umweltstandards. So können Sie sich darauf verlassen, dass Ihr Signal auch unter widrigsten Bedingungen sicher übertragen wird. Unser umfangreiches Angebot umfasst Einspeisekabel, hochflexible Kabel, Kabel als koaxiale Antennen- und Verbindungskabel für GSM-, WCDMA- (UMTS-), TDMA-, D-AMPS-, PCN-, CDMA- und TETRA-Mobilkommunikation, ebenso wie WiMAX und Broadcast.

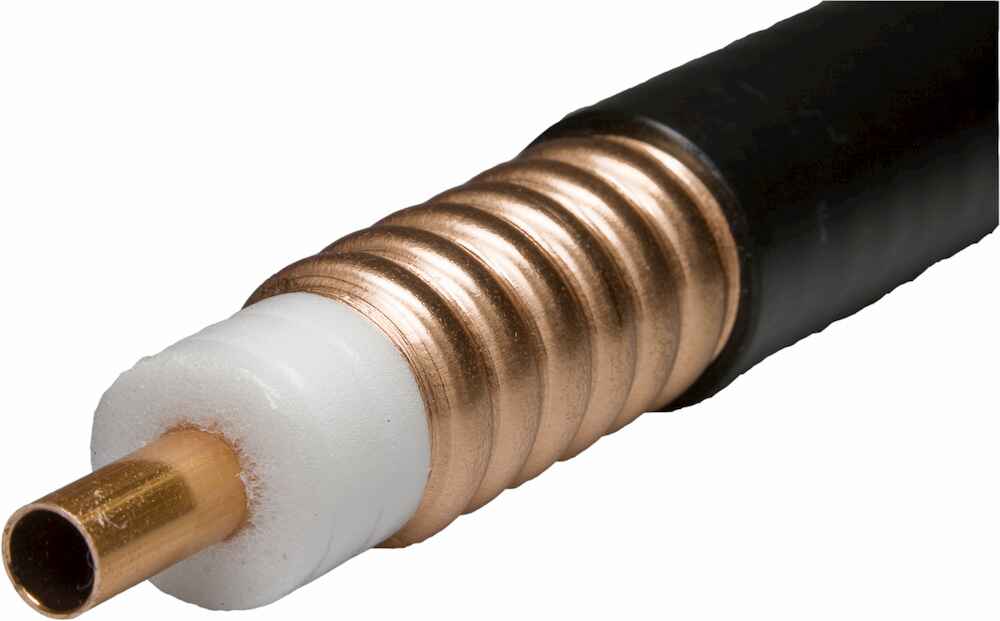

RFA-Feederkabel sind mit Standard-Steckverbindern und Zubehör kompatibel, während ihre einzigartige zweilagige Ummantelung - härtere HDPE-Oberfläche außen, weicher LDPE innen - den besten Kabelschutz in allen Installationsumgebungen bietet, ohne dabei die Flexibilität zu beeinträchtigen.
Das Schaumdielektrikum hat einen extrem hohen Ausdehnungsgrad und eine spezielle Oberflächenschicht für zusätzlichen Schutz.

Super-Flexible RFF und Extra-flexible RFE Leitungen garantieren höchste Leistung unter allen Umständen. Das Geheimnis ihrer hohen Leistung - kleiner Biegeradius in Verbindung mit geringer Dämpfung - liegt in ihrer tiefen Spiralwellenkonstruktion. Dies sorgt für außergewöhnliche Flexibilität und Druckfestigkeit.
Erhältlich sind unsere Feederkabel vom Hersteller Draka Prysmian in den Größen: ¼“, 3/8“, ½“, 7/8“, 1.1/4“, 1.5/8“ meist sogar ab Lager.

Strahlende HF-Kabel bieten eine optimale Lösung zur HF-Abdeckung auf engstem Raum. Wir führen eine große Auswahl branchenführender Hersteller auf diesem Sektor für die Versorgung von Gebäuden & Tunneln.
Unsere Produkte bieten eine zukunftssichere Installation für Breitbandlösungen. Unterstützt werden alle wichtigen Dienste bis 6 GHz daher optimal geeignet für Multi-Operator und Multi-Band Anwendungen.
Die Flamm – und Feuerhemmung spielt bei Installationen in öffentlichen Gebäuden und Tunneln eine wesentliche Rolle. Unsere Produkte sind speziell raucharm und halogenfreie Verkabelungslösungen welche alle internationalen Brandtests erfüllen. Speziell für Europa sind unsere strahlenden Kabel nach der Bauprodukteverordnung (CPR) getestet und zertifiziert. Die Kabel sind bis zur bestmöglichen Klasse B2ca s1 d1 a1 erhältlich und somit die erste Wahl, wenn es um Sicherheit bei Ihrer Installation geht.

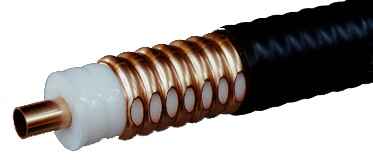

Die Art der Auskopplung des Signals erfolgt entweder über einen gewellten und gefrästen Außenleiter mit einer oder zwei Lochreihen für geringere Längs – oder Koppeldämpfung oder mit einem periodisch geschlitzten und überlappenden Kupferband-Außenleiter. Kabel mit einer geschlitzten Folie bieten spezielle Vorteile, wenn es um niedrigste Koppeldämpfung in bestimmten Frequenzbereichen geht. Strahlende Kabel sind bei uns auch mit einem Aufhängedraht (messenger wire) erhältlich.

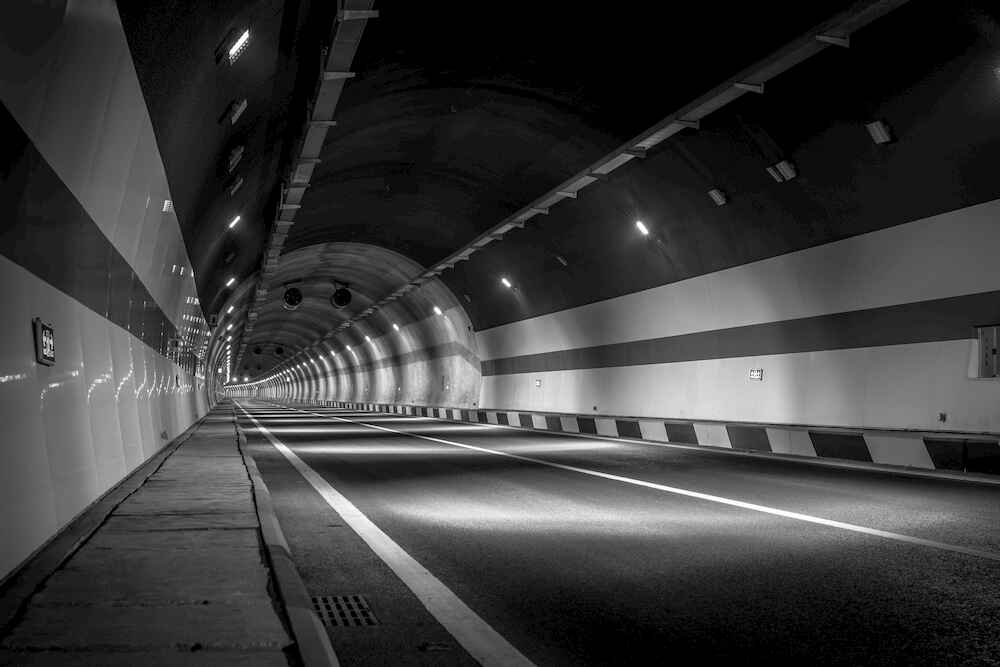

Um den derzeitigen Anforderungen an den Markt gerecht zu werden bieten wir mit unseren strahlenden Kabel Produkten 4G LTE MIMO Technologien für Tunnel Anwendungen. Erreicht wird dies durch zwei getrennt installierte Strahlerkabel an der Tunnelwand. Der direkte Vergleich von SISO und MIMO-Testfällen zeigt den klaren Vorteil der Verwendung von MIMO in Tunneln, um höhere Datenraten zu ermöglichen basierend auf zwei Strahlerkabel mit unterschiedlich dominanter Polarisation. Dieser Ansatz ermöglicht konstanten Datendurchsatz auch bei längeren Kabelstrecken.

Flexible Alternative zu semi-rigid Leitungen. Wir bieten Ihnen eine große Auswahl an flexiblen Mikrowellenkabeln für militärische & kommerzielle Anwendungen. Je nach Anwendung haben wir den passenden Kabeltyp verfügbar.

Stripflex®
Gleiche Konstruktion und Materialien wie bei den M17/RG Kabeln mit Ausnahme des Aussenleiters. Hier kommt das StripFlex Schirmungssytem zum Einsatz. Dies ermöglicht bessere Schirmungseigenschaften und niedrigeres VSWR sowie niedrigere Einfügedämpfung verglichen mit M17/RG Kabeln. Ein weiterer Vorteil dieser Kabel ist, dass kostengünstige Standard Konnektoren verwendet werden können die auch auf M17/RG Kabel passen.

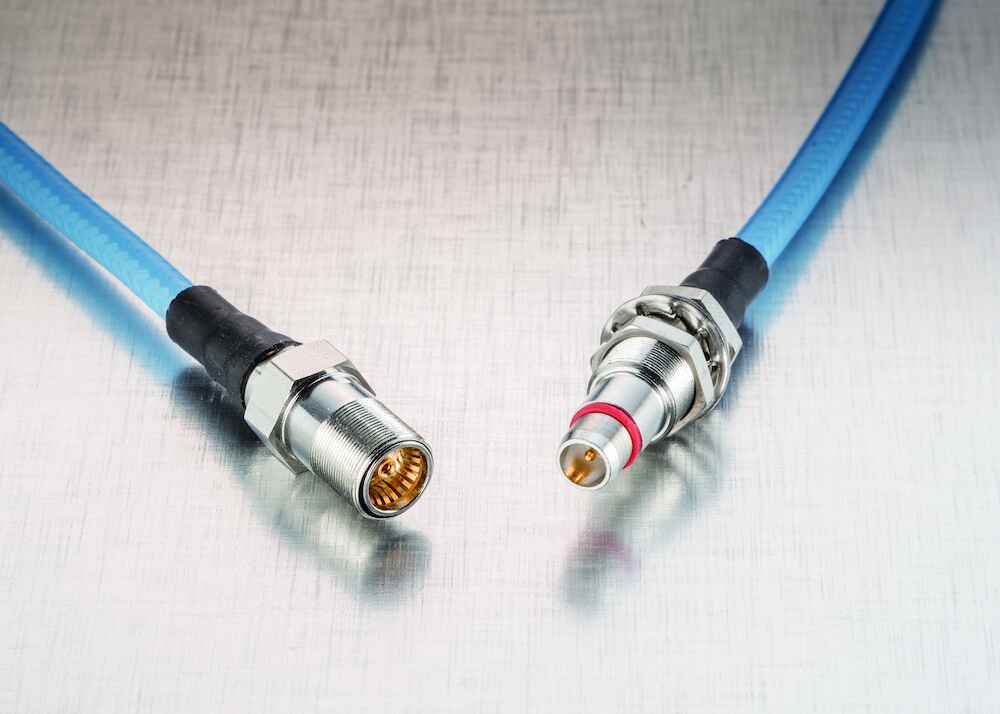

MaxGain®
Ultra verlustarme, flexible Mikrowellen-Koaxialkabel und eine vollständige Palette passivierter Edelstahlstecker sind als vollständig getestete kundenspezifische Kabelkonfektionen erhältlich. MaxGain®-Assemblies werden für allgemeine Anwendungen unter Feld- und Laborbedingungen verwendet. Sie sind ideal für Anwendungen geeignet, bei denen geringster Verlust und gute elektrische Stabilität bei Bewegung erforderlich ist.

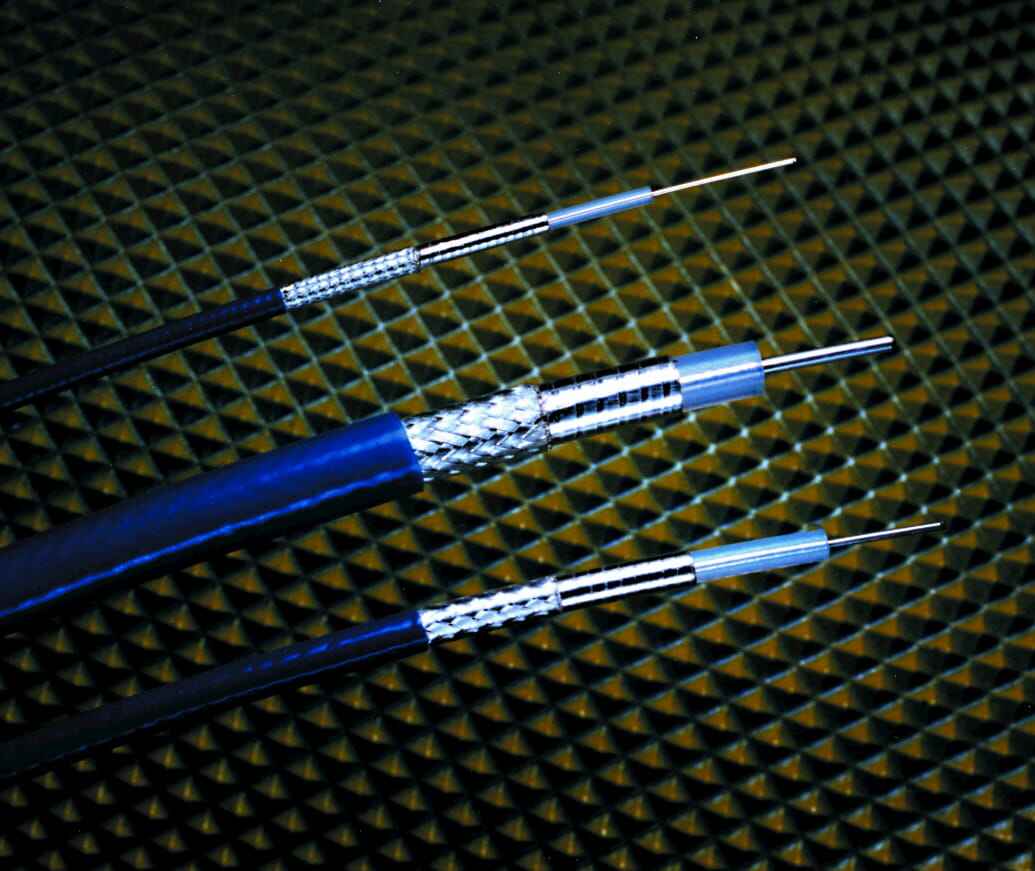

T-Flex®
Wurde vor über zehn Jahren als leichtere, flexible Alternative zu semi-rigid Koax entwickelt und ist sowohl für militärische als auch für kommerzielle Kommunikationssysteme weit verbreitet. Der FEP-Mantel aus Teflon bietet einen hervorragenden Schutz in korrosiven Umgebungen und muss aufgrund der Flexibilität nicht mehr von Hand oder mit Präzisionsmaschinen gebogen werden. Für eine einfache Installation kann T-Flex® auf die gewünschte Länge vorkonfektioniert werden.

Wenn es um Mess – und Prüftechnik im Labor geht bieten wir Ihnen mit unseren Silverline und Clarity Kabeln optimale Lösungen.

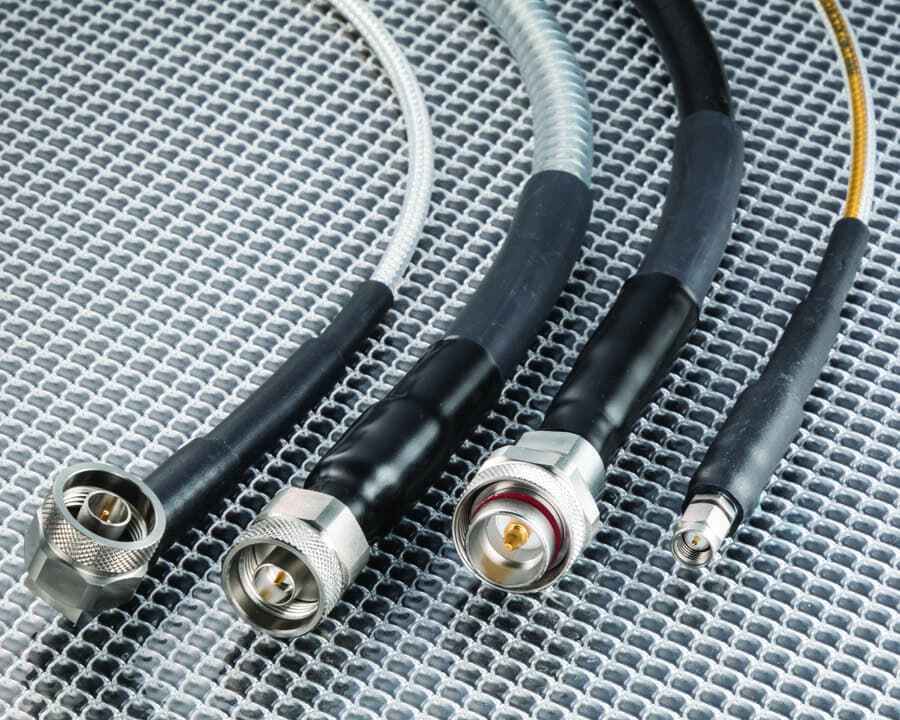

Silverline Testkabel sind kostengünstige, langlebige High Performance Lösungen für eine Vielzahl von Testanwendungen.

• Produktionstests mit hohem Volumen
• Eingehende / abschließende Inspektionen
• RF-Testsysteme

SilverLine®-VNA ist ein Präzisionstestkabel mit ausgezeichnetem Verlust, VSWR und Phasen- / Biegestabilität.

• Vektornetzwerkanalysator Messungen
• Laborgebrauch
• Forschung & Entwicklung

SilverLine®-XF wurde zum Testen empfindlicher Komponenten wie freiliegender HF-Schaltkreise mit Edge-Launch-Anschlüssen entwickelt.

• Produktionstests für kleine HF-Produkte
• Edge-Launch Tests
• Allzweck HF-Verbindungen bis 18 GHz

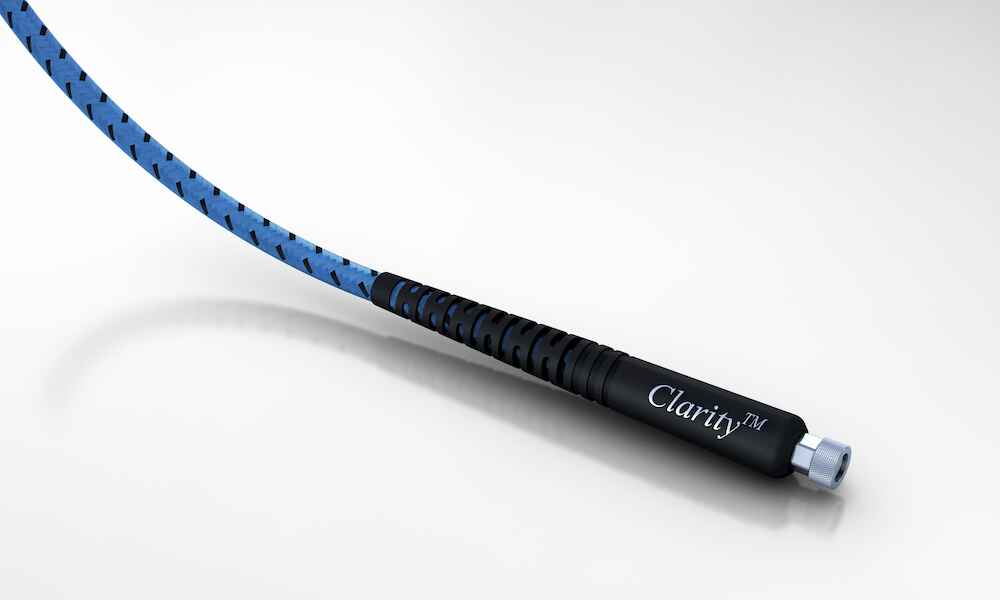

Die Clarity ™ Testkabel der Serien 18, 26,5 und 40 GHz bieten Stahldrehmoment-, Quetsch- und Überbiegungsschutz mit Abriebfestigkeit - ohne die Flexibilität zu beeinträchtigen. Das Kabel ist über 40 GHz extrem stabil und weist eine außergewöhnlich geringe Dämpfung auf. Das Design umfasst eine ergonomische, spritzgegossene Zugentlastung und die neue SureGripTM-Überwurfmutter von Times, um das Alltagserlebnis des Benutzers erheblich zu verbessern.

• Forschungs- und Entwicklungslabors
• Verlängerungskabel für VNA-Testanschlüsse
• Skalaranalysatoren
• Hochvolumiger Produktionstest
• HF-Verbindung auf Systemebene
• Test Rack Interconnect
• Prüfstand oder tragbare Prüfgeräte
• Reflexionsfreie Testräume
• Testen von HF-Modulen
